【科技情報】將小型反應堆揣進口袋可能嗎？

#本文由作者授權發布，文章僅代表作者觀點，不代表IPRdaily立場#

來源：IPRdaily中文網（IPRdaily.cn）

作者：黃偉 審協北京中心光電部 IP創新贏

原標題：將小型反應堆揣進口袋可能嗎？

很多時候小編都驚詫于科幻電影里的超級英雄們在瞬時爆發出的巨大能量？能否有一天，我們也把反應堆揣在自己的口袋里？

看過《鋼鐵俠》系列電影的朋友一定都知道，為整個鋼鐵俠供給能量的就是位于鋼鐵俠戰甲胸口處的這個小能量塊。

就是這個能量塊，能為鋼鐵俠瞬時提供大量的能量。能讓鋼鐵俠在空中翱翔，并用激光炮消滅敵人。

有人說：這就是未來的一個高度集成化的核聚變反應堆。有了它，大家甚至可以像《X-Man》中的電光眼一樣，發射一道，哦不，是兩道高能激光！

然而，科幻電影中的超級裝備能走進現實嗎？

目前，利用核能的小型設備常見的為放射性同位素電池，且多見于太空探索設備中。

例如：美國的阿波羅飛船

美國“好奇號”火星車

當然，也包括我國的“嫦娥三號”月球車

這些同位素電池長啥樣？是什么原理？輸出功率是多少？壽命有多久？這些問題小編統統不知道，因為這些都是涉密的??！但可以肯定的是：其輸出功率遠遠小于反應堆！

將探月設備中發電科技轉化為民用可能為時尚遠。

把核反應堆裝到口袋里目前也是天方夜譚。

因為：純鈾235金屬球的臨界半徑要8.1cm，所以裂變堆放入口袋從尺寸上講已經不可能。從尺寸上講，也許核聚變可以，但目前卻沒有那么薄的耐高溫材料，也沒有控制核聚變溫度的技術。

但是，如何將核電站建設的更小、更便捷、更安全、更經濟卻是目前各電力巨頭關注的問題。今天我們也來探討一下這個問題！

放在口袋里的反應堆目前是不可能的，但是放在家中的一間屋子里卻很快能成為現實！

環顧現在正在使用的核電站都是傍水而建?？纯聪旅娴恼掌绻麤]有核電廠，一定能成為旅游勝地吧！

王安石在《游褒禪山記》中不是說過“世之奇?zhèn)?、瑰怪、非常之觀，常在于險遠，而人之所罕至焉”。以前的核電站都建在的遠離人口聚集區，美景都在危險處說的多有道理啊！

同時，“蔚為壯觀”的核電站建設周期也很長！世界核能協會統計過，近60年來，全球600臺核電機組的建設周期平均為82.5個月。我的媽呀，接近7年！別忘了，這還只是建設周期，如果算上之前的選址、論證、審批等環節……，可以說每個核電站都是百年大計。

傳統大型核電站建設周期長，輸電距離遠的缺點，催生了把核電站和反應堆小型化的訴求！這也就是很多科技公司正在致力于解決的事情。

俄羅斯人的解決方案是浮動式核電站（Floating NPP），就是把反應堆建在船上，哪里需要去哪里！俄羅斯第一艘漂浮式反應堆“羅蒙諾索夫”號（下圖為效果圖）已經開始建造，據傳近期將要投入運營。

這樣的反應堆可以用來為海水淡化、北冰洋破冰提供能源！中國其實也有相應的計劃，并已經立項在建。但是，這種反應堆設計容量只有約35兆瓦！

35兆瓦的功率這什么概念？

舉個例子，根據報道：2013年7月28日，天氣酷熱的北京城當天的用電量超過3億度電。大約需要360艘“羅蒙諾索夫”號才能勉強維持高峰期首都一天的用電需求。如果那樣的話，北京的昆明湖、未名湖、龍?zhí)逗?、青龍湖，昆玉河，通州大運河……都要布滿這種船吧？

如此看來，反應堆小型化的同時還要保證一定功率輸出才好。于是，模塊化反應堆概念開始浮出水面，其中的代表是NuScale Power公司。

2017年3月15日，該公司正式向美國核管會（NRC，在美國建核電站須該機構批準才行）提交先進小型模塊化堆（SMR）設計方案認證申請，預計40個月能獲得許可證。

那NuScale Power公司的設計理念是什么呢？看圖吧！

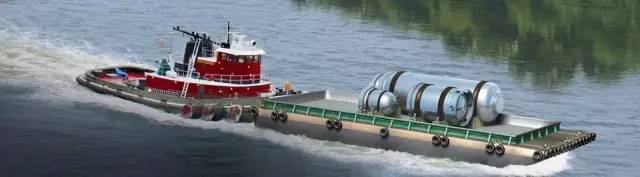

這種模塊化組件可以方便的通過水路或陸路運輸！

怎么樣，被嚇到了吧，妹紙?。?！

NuScale Power公司就是把核電站里的主設備集成在一起，最后用卡車頭和拖拽船背著跑，哪里需要去哪安裝，建設周期超短！

單個反應堆模塊的功率雖只有45兆瓦，但多個模塊可以快速疊拼。例如，12個模塊組裝后就大約能夠滿足三亞的供電量一起運行（據報道：三亞2015年日最高負荷56.6萬千瓦）。

來看看五個模塊組成的機組在廠房里的布置的效果圖——右邊那五個淹沒在冷卻水中的就是模塊哦。

再來欣賞一下NuScale模塊的內部結構圖，上升器形成熱管段區域（紅色箭頭部分），冷卻劑流經蒸汽發生器后熱量被帶走，最終形成冷卻介質自然往復循環，這里的冷卻回路不借助主泵循環，系統可靠性提升；將原來散落在安全殼里的主設備集成在一起，方便安裝使用。

除了NuScale Power公司，還有誰在做這方面研究呢？ 國際原子能機構（IAEA）的統計數據表明全球僅有三座先進小型模塊化反應堆在建（見下表），包括俄羅斯浮動型反應堆、清華大學的高溫氣冷堆和最早建設的CAREM堆（阿根廷）。除此之外，比較有名的（狀態見下圖）的還包括：美國的mPower堆、W-SMR和IRIS堆,以及我國的中核ACP100、廣核CAP150/200和ACPR50S幾種堆型。

盡管距離小型反應堆的盈利甚至商用還有一定距離，但是專利布局早已經開始了。以美國的三家公司為例：

而且，如果考慮到技術傳承。三家公司都是站在巨人的肩膀上，或者說有的甚至初始技術都是別的研究機構轉讓的。

??? 巴威公司的mPower堆主要參考了Otto Hahn商船反應堆設計；
??? 紐斯高公司的NuScale堆是在俄勒岡州立大學的MASLWR設計基礎上改進完成的；
??? 西屋公司主導的W-SMR和IRIS堆也是傳承了其AP1000（先進壓水堆，該公司自身的上一代產品）的技術特點。

三家公司的SMR設計各有特色，讓我們通過下圖來簡單比較一下三種SMR堆型的模塊設計吧！

（圖中1-堆芯；2-控制棒驅動機構；3-蒸汽發生器；4-主泵；5-穩壓空間）

與另外兩家相比，NuScale堆型省略了主泵。這樣的設計可謂是“瘋狂”，因為主泵的作用在于驅動冷卻劑循環，為堆芯降溫！沒有主泵的堆型之前在業內是不可想象的，也難怪該堆型一經推出后，就博得了業界同行的刮目相看以及重點關注。

與上述種堆型均不同，我國的堆型也有獨到之處。以ACP-100為例，中核集團下屬的中國核動力研究設計院，早在2012年6月11日就在國內申請了模塊式壓水堆的發明專利（中國發明專利申請?zhí)朇N201210189540.X）。

通過專利我們可以看到：模塊結構很別致，穩壓器4設置在模塊外部，采用磁力型控制棒驅動機構6和垂直安裝主泵5（見下圖）。

中核ACP-100堆型相對于美國三家公司的堆型，是將其“5-穩壓空間”和主體模塊分離開了，而且我們的主泵是外置垂直安裝的，美國的要么是內置的、要么是橫置安裝的?？此聘膭雍唵危w指標都得重新設計。因為反應堆是個系統工程，任何改動都是致命的；這種牽一發而動全身的領域，稍作改動意味著重新設計，重新進行全盤驗證。在這里，小編要為中國核工業的科研人員們點贊！

目前，世界各國的多個團隊都在緊鑼密鼓的對小型堆進行研發。為了和最先提出的SMR設計概念形成差異，各個設計團隊都使出了渾身解數，在反應堆的各個局部進行著痛苦地改進。對這些改進的專利布局也正悄然進行著，也許這正是未來全球核電專利戰爭的序曲。

反應堆離大家的生活看似很遠，其實很近。說它遠是因為大家可能看不見摸不著，說它近是因為老百姓每天都在用電，如果咱們沒有自主知識產權，也許你交的每度電費里有一毛就是交給別人的專利許可費。加油中國核電！
