作為第十九屆中國專利獎巡禮系列的第一篇，小贏瞄準了太陽能電池板的基材-多晶硅這個主題。大家都知道太陽能是清潔能源，而太陽能的利用者“多晶硅”的制造過程也應該沒有污染。

第十九屆中國專利金獎?lì)A(yù)獲獎項目

專利號：ZL200710121059.6

專利名稱：生產多晶硅的方法

專利權人：中國恩菲工程技術有限公司

聊這件專利之前，先從太陽能電池的歷史說起。

1939年，法國科學家貝克雷爾發現“光伏效應”，

1954年，美國貝爾實驗室首次制成了實用的單晶硅太陽能電池。

目前，太陽能光伏發電的應用非常廣泛。

太陽能路燈

光伏節能建筑（原理圖如下）的屋頂

甚至世界各地的地標性建筑。

例如，印度的巨蛋辦公樓

迪拜的垂直村落

巴西的太陽城大廈

空間站、衛星的能量來源

甚至日本已經啟動的未來太空太陽能電站計劃

（小贏注：未來預計能滿足30萬個家庭用電的需要）

小到路燈，大到空間站。為他們供電的太陽能電池基板的核心材料就是多晶硅。

在本世紀初，傳統多晶硅生產工藝是依靠高純硅原料在還原爐內反應得到。轉化效率很低，僅有10%~20%。用傳統方法生產每萬噸多晶硅，會產生2.4億立方米含有氫氣、氯化氫、四氯化硅、三氯氫硅、二氯二氫硅、硅粉及各種高氯硅烷的尾氣。

傳統多晶硅的“尾氣濕法回收”技術，不僅回收到的氫氣需要再次凈化，而且在淋洗過程中氯硅烷水解，產生污水， 需進一步處理，導致環境污染和物料消耗大。

當時，雖然已有清潔的多晶硅生產技術，但由美日德掌控，對我國實施技術封鎖和市場壟斷。以2005年為例，我國的自有產能低，主要依賴進口，而國外對我國的出口不僅價格高（￥320萬元/噸），而且還有出口配額限制。我國超級計算機、衛星通信、航空航天、先進武器和新能源等產業的發展受到嚴重挑戰。

2007年，中國恩菲工程技術有限公司（以下簡稱為中國恩菲或恩菲）提出的這件專利申請（今天的主題），就是針對世紀之初的多晶硅生產過程中的污染問題。

那么中國恩菲到底是一家怎樣的公司呢？

通過小贏的檢索驚訝的發現，原來多晶硅相關的研究也只能算該公司的一項副業。中國恩菲的前身是中國有色工程設計研究總院。主業是在各種金屬的采礦、選礦、提純和冶煉等方面，是我國鎳都、銅都、鉛都的主要設計者。

將多年金屬選礦、提純的研發經驗，大筆一揮轉戰半導體硅，劍鋒所指問題迎刃而解！

別看小贏說的輕松，實際這也是中國恩菲多年研發積累的結果。這在恩菲的專利申請量上就能有所體現：

截止到2017年11月底，恩菲共申請專利1400余項，其中有效專利1118件，授權的發明專利有400余件、實用新型500余件。（注：2016、2017年存在已申請且尚未公開的情況，因此為不完全統計）

2015年恩菲開始申請了一定量的PCT國際專利申請，為其“走出去”奠定了基礎。

從申請的領域來看，涉及硅的專利占到了全部專利的14%。從下表可以看出，恩菲在各種金屬的分離、提純上有大量的專利布局。

再聚焦到恩菲對多晶硅提純的研發上，在專利公開的多晶硅生產方法中：是通過一系列化學與物理反應，反復提純，除去工業硅中微量雜質的過程，將工業硅與氯化氫（HCl）合成三氯氫硅（SiHCl3），三氯氫硅提純后與氫氣在還原爐內發生反應生成硅，并在硅芯（純硅種子）上氣相沉積為多晶硅，見下圖。

生產過程中主要的反應為：

Si+HCl→SiHCl3+SiCl4+H2

SiHCl3→Si+SiCl4+H2

SiHCl3+H2→Si+HCl

對于多晶硅生產中產生的尾氣，本發明提出“梯級分離提純、動態循環凈化”設計思想，揭示了氯化氫在四氯化硅（SiCl4）中的溶解機理，發明了尾氣干法回收。（參見下圖）

利用“加壓分離-吸收-解析-吸附-再生”工藝（見下圖）實現了尾氣的回收與閉環重復利用，顛覆了傳統多晶硅生產技術把反應過程氣體作為尾氣處理的技術路線，使多晶硅生產的過程氣體循環利用率達到99.99%，實現了清潔生產，大幅降低物料消耗和生產成本。

根據相關材料顯示：中國恩菲經過實驗室、工業化試驗和產業化試驗，使本發明成為完整的、成熟的工藝包，并投資控股洛陽中硅高科技有限公司，實現了大規模量產。設計建成了年產1000噸（1套）、2000噸（2套）、5000噸（1套）多晶硅生產系統，通過技改消除瓶頸，目前總產能已達18000噸/年，累計生產多晶硅3.1萬噸，實現銷售收入 87億元；中國恩菲利用本發明技術許可和設計、服務簽訂合同累計1.9億元、工程總承包累計25億元，實用性和市場價值顯著。

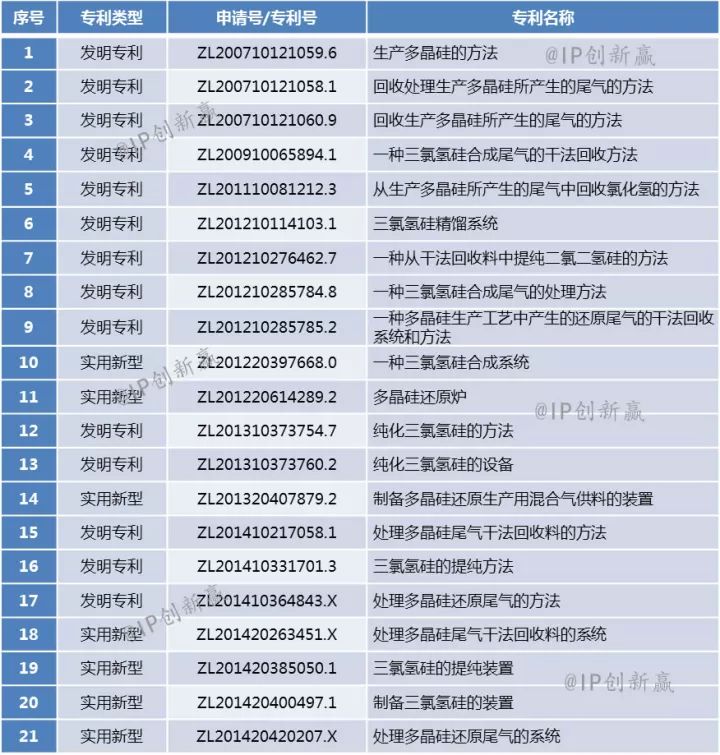

當然，除了本發明專利外，恩菲還構建了以本發明為核心的專利群（相關專利申請超過200件），其中與本次預獲獎專利緊密相關的21件，小贏已經摘錄好（見下表，拿走，不謝）！

小贏認為：這些在多晶硅的生產工藝技術、工藝裝備、控制系統、節能環保和特種工具等全范圍系統性的布局，也是眾星捧月般的導致本專利能入圍中國專利金獎?lì)A(yù)獲獎項目的重要原因之一吧。

恩菲在研發和專利布局方面的經驗，值得相關企業的借鑒。
