原標題:2019自動駕駛技術前景剖析: 老牌車企和新興科企誰能搶先落地?
在2019年1月的CES(國際消費類電子產品展覽會)上,百度發布Apollo 3.5和Apollo Enterprise自動駕駛和車聯網解決方案;菲亞特克萊斯勒展臺上展示了谷歌的自動駕駛Waymo轎車;豐田發布基于雷克薩斯LS 500h打造的最新自動駕駛原車TRI-P4……
展會上,面對自動駕駛及智能網聯等相關技術,整車企業、零部件企業、創新IT公司及互聯網巨頭跨界融合,達成多項合作協議。中國互聯網巨頭BAT,也通過不同方式進行了布局。對于目前仍處于探索階段的自動駕駛行業來說,如何占據技術前沿,如何盡快完成商業化落地?方象知產研究院通過梳理自動駕駛相關企業及技術現狀,一窺自動駕駛的技術發展方向。
產 業 支 持
多國支持自動駕駛技術發展落地
自動駕駛能減少因人為失誤操作導致的交通事故,還能解決因塞車、使用者尋找車位等待時間過長的交通痛點問題,因此是未來汽車發展的重要方向之一。世界各國對自動駕駛技術的發展,都予以相應的扶持。
2018年12月25日,日本政府就“高度自動駕駛汽車將可能在2020年上路”征求公眾意見。
歐盟委員會也針對自動駕駛公布了時間進度表,稱力爭在2020年實現高速公路的自動駕駛和在城市道路的低速自動駕駛,在2030年步入完全自動駕駛社會。
美國有33個州開放了自動駕駛路測,加州和亞利桑那州允許沒有駕駛員陪同的自動駕駛汽車上路測試。
2017年12月,北京市印發《北市市關于加快推進自動駕駛車輛道路測試有關工作的指導意見(試行)》和《北京市自動駕駛車輛道路管理實施細則(試行)》,成為全國首個出臺自動駕駛路測指導意見和管理細則的城市。此后,上海、廣州、深圳等8個城市相繼發放自動駕駛路測牌照。
在工業和信息化部、國家發展改革委、科技部三部委2017年聯合印發的《汽車產業中長期發展規劃》中明確提及,到2020年,我國汽車DA(駕駛輔助)、PA(部分自動駕駛)、CA(有條件自動駕駛)系統新車裝配率超過50%,網聯式駕駛輔助系統裝配率達到10%,滿足智慧交通城市建設需求。到2025年,汽車DA、PA、CA新車裝配率達80%,其中PA、CA級新車裝配率達25%,高度和完全自動駕駛汽車開始進入市場。
中 美 標 準 對 比
中美標準略有差異 總目標一致
根據美國汽車工程師協會SAE的界定,將自動駕駛分為L0-L5幾個級別,《中國制造2025》重點領域技術路線圖對智能網聯汽車分為DA、PA、HA、FA四個級別,2016中國汽車工程學會年會又發布了《智能網聯汽車技術路線圖》,將智能網聯汽車更為細致地分為了DA、PA、CA、HA、FA五個級別(見表1)。
表1:中美自動駕駛分級對比
來源:美國汽車工程師協會SAE,中國汽車工程學會《智能網聯汽車技術路線圖》,方象知產研究院整理
對比中美標準可以看出,中國的DA級對應美國的L1級,PA級對應L2級,CA級對應L3級,HA級對應L4級,F(xiàn)A級對應L5級。
近年來,ADAS(高級駕駛輔助系統)越來越多地使用在量產車上,ADAS主要是通過各種車載傳感器收集車內外的環境數據, 進行靜、動態物體的辨識、偵測與追蹤等技術上的處理,從而讓駕駛者在最快的時間察覺可能發生的危險,并采取相應的措施,以提升駕乘安全性。自動駕駛技術的實現,要依賴ADAS的成熟和完善。
目前,自動駕駛的技術仍然處于從L2到L3過渡的階段,目前,不少國外主機廠計劃在2019年左右開始向市場投放L3級量產車,并將在2021年左右實現L4級自動駕駛;國內部分傳統主機廠計劃在2020年實現L3級自動駕駛,2025年以后實現L4級以上的自動駕駛。
技 術 構 成
自動駕駛核心技術分布三大區域
要實現自動駕駛,車輛需要感知識別,感知自身位置、其他車輛與周圍環境的距離以及相對的運動關系,這需要對環境掃描和建模,離不開各種傳感器。同時,對環境監測還需要高精度地圖,車聯網以及汽車大數據等重要技術。
車輛有了感知,通過對收集的信息進行綜合處理,需要路線規劃,并在異常情況下提出異常處理方案,這部分是自動駕駛的決策規劃。
有了規劃,就是控制車輛驅動和制動及轉向等,這就是自動駕駛系統的控制執行部分。在《中國人工智能系列白皮書-智能駕駛(2017)》中,自動駕駛的結構框圖如下(見圖1):
圖1:智能駕駛系統結構框圖
來源:《中國人工智能系列白皮書-智能駕駛(2017)》
從圖中可以看出,要實現自動駕駛,需要各模塊技術配合。
在感知識別系統中,需要對環境進行正確識別,多傳感器搭配方案成為必然,而激光雷達是其中的重要應用。目前而言,固態激光雷達是主流發展趨勢,但對比成熟的MEMS激光雷達仍存在準確性、安全性和成本的各種限制。車聯網是自動駕駛和未來智能交通運輸系統的關鍵技術,實現通訊協議標準統一,是車聯網普及的前提,也是保障車輛安全的基礎。目前DSRC標準已經成熟,但存在潛在干擾問題;LTE-V和LTE V2X技術尚不能完全替代DSRC標準,仍在探索實驗過程中。
布 局 初 探
老牌車企跨界合作,全面布局
面對自動駕駛,傳統車企和高新技術創新公司都在布局,或?qū)W⒂谡w布局、平臺搭建,或?qū)W⒂谀骋豁椉夹g(shù)……
在自動駕駛技術的發展過程中,傳統車企憑借豐富的制造經驗和完善的配套服務體系,偏向基于對現有ADAS(高級駕駛輔助系統)功能和技術不斷完善,從而實現自動駕駛。它們通過自建、收購和與自動駕駛公司、激光雷達公司、高精地圖及打車平臺形成跨界合作,在全產業鏈積極布局(見表2)。
表2:典型汽車企業自動駕駛布局概況
來源:企業新聞,國金證券研究所,方象知產研究院整理
科技企業專注“智能”深耕
而新型技術公司及互聯網企業,則憑借先進的互聯網技術、較為成熟的算法和云服務平臺,基于人工智能提升汽車作為移動機器人的深度學習能力和自主決策能力,逐步實現自動駕駛。
谷歌 Waymo、百度Apollo、Mobileye等科技企業都在通過不同方式進行自動駕駛相關技術的研發和推進,阿里、騰訊、華為等也紛紛在車載OS、車聯網基礎設施、數據和高精地圖的布局。
表3:我國典型科技企業自動駕駛布局概況
來源:企業新聞,申萬宏源研究,方象知產研究院整理
技 術 落 地 應 用
車企扎堆布局L2/L3級車
自動駕駛是一個擁有很高技術壁壘的行業,在經歷了2018年美國優步自動駕駛汽車路測撞亡行人事件后,行業發展和投資逐漸趨于理性。目前雖然離真正的自動駕駛商業化尚需時日,但大多廠商都積極在“準自動駕駛”級別的商業化落地方面提出各自的解決方案,而且在對感知識別、決策規劃和控制執行模塊,也都有著不同的處理方式(見表4)。
表4:典型自動駕駛解決方案概況
來源:企業官網及新聞,國金證券研究所,方象知產研究院整理
技 術 專 利 分 析
歐洲專利申請,歐美遠高于中國
2018年11月,歐洲專利局(EPO)與歐洲汽車研發理事會(EUCAR)合作發布報告《專利和自動駕駛汽車》。報告顯示2011-2017年,申請自動駕駛專利的,以歐洲和美國最多,分別占據總量的37.2%和33.7%;其次是日本和韓國,分別占比13.3%和7.3%;17年全年中國申請數量為194個,全球占比約為3.2%。
圖2:2011-2017年歐洲專利局自動駕駛專利申請地區分布
來源:歐洲專利局,方象知產研究院制作
感知分析與決策和通信申請專利最多
2017年,歐洲自動駕駛汽車專利申請中,排名前三位的領域是感知分析與決策、通信和計算算法。

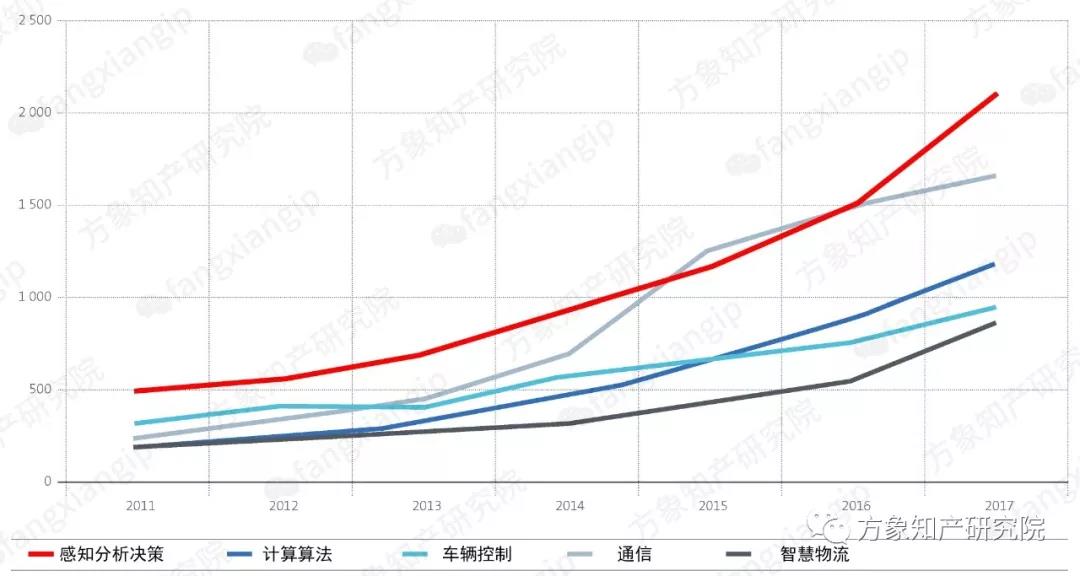

圖3:2011-2017歐洲專利局自動駕駛專利申請領域分布
來源:歐洲專利局,方象知產研究院翻譯制作
中國通信技術專利超四成
根據歐洲專利局統計的近年各領域專利申請總數以及每個領域的地區分布,歐洲和日本多集中在感知分析決策方面,其次都集中在車輛控制和通信技術;而美國、韓國和中國首先集中在通信技術,其次是感知分析決策方面。
中國專利申請主要集中在通信技術(41.0%),在自動駕駛的車輛控制(13.8%)和計算算法占比(10.1%)對比其他國家和地區的專利占比相對較低。
圖4:2011-2017年歐洲專利局自動駕駛各專利申請地區的專利技術領域分布
來源:歐洲專利局,方象知產研究院制作
從歐洲專利局公布的2017年的專利申請情況來看,企業在感知分析與決策、通信和計算算法3個領域布局最多。在這3個領域中,中國企業除在通信領域中布局較多以外,在感知分析與決策、計算算法方面布局較少。
方 向 觀 察
細分領域布局助自動駕駛商業落地
根據歐洲專利局近年的專利分布,每一領域主要集中在以下典型技術:
表5:歐洲專利局自動駕駛各領域典型技術專利方向
來源:歐洲專利局,方象知產研究院翻譯制作
綜合歐美日及中國企業的專利布局情況及在自動駕駛技術應用的情況,方象知產研究院認為,自動駕駛核心技術集中在激光雷達尤其是固態激光雷達及感知技術、車聯網通訊協議及通訊技術、數據技術、高精地圖等方面,布局這些技術,是自動駕駛商業化落地的重要基礎。
感知識別部分是自動駕駛采集分析數據的主要來源,通過技術發展推動固態激光雷達降價,能有效提高自動駕駛解決方案的經濟性。
車聯網是實現自動駕駛決策分析的保障。車聯網通訊技術以及車聯網的安全性成為主要的技術壁壘。
數據是自動駕駛實現過程中重要的依據,也是未來保證自動駕駛穩定和安全的前提。數據收集、數據處理等,需要計算算法技術突破。
高精地圖是自動駕駛實現的關鍵要素。數字地圖的精度直接關系到自動駕駛的安全性和穩定性。
“準自動駕駛”是目前投資重點
目前,自動駕駛技術仍然處于從L2到L3過渡的階段(即中國標準PA/CA階段),基于這兩個階段的企業較多,是目前投資的重點;L4到L5(中國標準的HA/FA)的完全自動駕駛技術處于逐步完善過程中,商業化尚需時日。
雖然目前各大廠商都在積極推進自動駕駛技術的發展,多數企業也都設置了2018年-2025年投放不同級別自動駕駛量產車的目標,但目前實驗過程中仍不斷有事故發生。這說明距離自動駕駛技術商業化落地還有一段艱難的路要走,投資人對此要有足夠的準備和耐心。
今后,方象知產研究院還會繼續關注自動駕駛細分領域的技術發展與投資需求,關注自動駕駛的未來前景,期待與技術先行者、投資人一起目睹自動駕駛時代真正來臨。
