作者：倪佳奇 南京大學
原標題：電子體溫測量專利分析報告
2019年末的新冠肺炎病毒(COVID-19)疫情讓整個人類措手不及。電子體溫測量技術在本次抗疫的過程中發揮了不小的作用，各種電子體溫計也成為了家庭的必需品。本文通過對電子體溫測量相關專利信息的檢索與分析，分別向本領域的普通消費者、行業新進入者/觀望者與行業從業者，提供有價值的技術信息及市場信息。
摘要
2019年末的新冠肺炎病毒(COVID-19)疫情讓整個人類措手不及。眾志成城抗擊疫情，離不開人與人之間的相互關愛與信任，也離不開科技與生產力。電子體溫測量技術在本次抗疫的過程中發揮了不小的作用，各種電子體溫計也成為了家庭的必需品。
本文通過專利信息，回答了以下問題：
1、接觸式體溫計、耳溫計、額溫計，他們各自有什么特點？作為消費者應該如何選擇？
2、哪家公司擁有較高的技術實力，哪家公司的體溫計產品值得嘗試？
3、從技術角度，消費者應當如何正確地使用自己的體溫計？
1、行業的發展現狀如何，市場中是否仍然存在盈利機會？創新的難易程度如何？行業中是否會存在較高的專利風險？
2、作為新進入者，哪個地域/哪家公司的技術值得作為基礎技術進行參考？
3、電子體溫測量技術細分模塊有哪些？這些技術從產生到現在是如何發展的？
1、當前行業的研發熱點在哪？又可能存在哪些新的機會？
2、當前行業的訴訟易發領域是什么？又有哪些具有較高攻擊性的專利權人？
3、有哪些重要專利？這些重要專利保護了什么技術？能夠給研發人員什么啟示？
4、從人力資源的視角，行業內有哪些重要的發明人？
說明
本報告分析范圍包括：
公開日自1900年1月1日起至2020年4月5日止，與電子體溫測量技術相關的專利。
本報告分析范圍不包括：
1、申請主題為熱電阻、熱電偶等熱電子元器件，且專利說明書中未提到該電子元器件特別適用于體溫測量的電子元器件類專利；
2、根據物質熱脹冷縮原理實現的體溫測量，且未采用其他任何電子方式的記錄、數據表示、機電輔助功能專利；
3、申請主題為醫療設備，雖然該醫療設備具備體溫檢測功能，但其僅僅集成了現有的體溫檢測模塊或作為可選功能之一；
4、申請主題為電子溫度檢測，但專利說明書中提到的檢測對象并非生物體，或者未提到該電子溫度檢測技術可以用于生物體溫度檢測或醫療用途的專利；
5、其他與電子體溫測量技術不相關的專利；
6、體溫計外觀設計專利。
目錄
1.分析背景
1.1 電子體溫測量技術簡介
1.2數據來源
1.3檢索策略與結果
2.專利概況分析
2.1電子體溫測量專利數量及趨勢
2.1.1專利申請數量&增長率趨勢
2.1.2專利技術生命周期曲線
2.1.3專利公開數量趨勢
2.2 電子體溫測量專利法律狀態與類型分布
2.2.1 電子體溫測量專利法律狀態分布
2.2.2 專利類型分布
3.技術分析
3.1 技術分解
3.1.1技術分解表
3.2 技術路線
3.3 體溫持續性監測技術功效矩陣
3.4 重點專利
3.4.1 單篇被引用最多的專利——US5050612
3.4.2布局度最高的專利——CN104684465B
3.4.3 權利要求項數較多的專利——US6631287
3.4.4 專利訴訟數量最多的專利——US6292685
3.4.5 綜合價值較高的專利——CN10310675B
4.市場分析
4.1 專利區域分布情況
4.1.1電子體溫測量專利世界分布
4.1.2不同區域?qū)＠蔂顟B(tài)對比
4.1.3電子體溫測量專利中國省份分布
4.2 專利訴訟、無效情況
4.2.1 專利訴訟情況
4.2.2 專利無效情況
5.申請人/專利權人分析
5.1 申請人專利數量排名
5.2 申請人年專利申請趨勢
5.3 申請人專利布局度
5.3.1 三家日本申請人的其他地區專利申請占比
5.3.2 排名前十申請人的專利布局度情況
6.發明人分析
6.1 電子體溫測量專利發明人排名（按專利數量排名）
6.2 著名發明人與他們的專利（按專利被引次數排名）
7.分析結論
7.1 普通消費者視角
7.2 行業新進入者/觀望者視角
7.3 行業從業者視角
1.分析背景
1.1電子體溫測量技術簡介
1.1.1 電子體溫測量技術的定義
本次分析所針對的電子體溫測量技術包括：
將生物體的溫度信號轉化為電信號進行輸出的相關技術，包含適用于電子體溫測量的電路元器件、方法等。
1.1.2電子體溫計工作原理
電子體溫計（接觸式）利用溫度傳感器輸出電信號，直接輸出數字信號或者將電流信號（模擬信號）轉換成能夠被內部集成的電路識別的數字信號，然后通過顯示器（如液晶、數碼管、LED矩陣等）顯示以數字形式的溫度，能記錄、讀取被測溫度的最高值[1]。接觸式電子體溫計的特點是讀數精確，成本低，受環境溫度影響小，但測溫速度慢。
紅外體溫計由光學系統、光電探測器、信號放大器及信號處理、顯示輸出等部分組成。光學系統匯聚其視場內的目標紅外輻射能量，紅外能量聚焦在光電探測器上并轉變?yōu)橄鄳?yīng)的電信號。該信號經過放大器和信號處理電路，通過算法校正后轉變?yōu)楸粶y目標的溫度值[2]。紅外體溫計的特點是測溫迅速，但其測溫精確度較差，容易受熱噪聲影響，成本高。
1.1.3 電子體溫計的常見分類
按照體溫測量的部位進行分類，電子體溫計可以分為額溫計、耳溫計、肛溫計、舌根式體溫計、腋下式體溫計及測量其他特殊身體部位的體溫計。
根據溫度傳感器進行分類，電子體溫計可以分為熱電阻式、熱電偶（熱電堆）式、場效應管式、微波輻射計式、光纖測溫傳感器等。
1.2數據來源
本次分析所用的部分專利數據來自智慧芽數據庫（Patsnap）以及合享匯智信息科技集團有限公司的Incopat數據庫。
部分專利信息引自中國國家知識產權局（CNIPA）的“中國及多國專利審查信息查詢系統”，以及美國專利商標局（USPTO）的“Global Dossier”系統。
1.3檢索策略與結果
本次檢索采用塊檢索方式，分別在G01K*、A61B5/01、G01J5*、H01C7*四個分類號下采用不同的去噪關鍵詞編輯檢索式，再通過僅包含關鍵詞的第五個檢索式進行冗余檢索，將各模塊的檢索結果合并。
檢索結果共計16532項專利申請，13520組（申請?zhí)柡喜ⅲ?，包含?930組INPADOC同族。
通過預先準備好的50件標尺專利進行查全率判斷，查全率估計值96%。在檢索結果中隨機抽取100件專利進行查準率判斷，查準率估計值92%。
2.專利概況分析
2.1電子體溫測量專利數量及趨勢
2.1.1專利申請數量&增長率趨勢
近30年的電子體溫測量專利年申請趨勢大體上可以分為四個階段：
第一階段，高速發展期（1989年-2003年），在該階段，相關領域的專利數量穩步上升，年增長率基本保持在零線以上；
第二階段，穩定期（2004年-2008年），該階段年專利申請增長率大部分都處于零線以下，年專利申請量基本持平甚至略有減少；
第三階段，機遇期（2009年-2016年），該階段的專利年申請量持續增高，但申請量增長率在2014年達到頂點后開始持續下降；
第四階段，成熟期/衰退期（2017年開始），該階段的專利申請量持續下降，與此同時，專利申請量的增長率的下降更為明顯，已經降至零線以下，2018年的增長率更是觸及了近30年的最低點。
1989-2019 電子體溫測量專利申請趨勢圖
高速發展期內出現的新技術包括了紅外測溫的環境溫度主動補償、修正技術，熱屏蔽測溫探頭技術，測溫奶嘴等技術，小型化熱電堆技術等，涉及體溫計的核心部件與算法，種類繁多。
穩定期的典型專利包括多模式選擇體溫計、多參數測量體溫計等技術，基礎性專利減少，應用型專利增多。
機遇期的體溫計專利集中在電腦輔助體溫監測，無線體溫數據傳輸?shù)?，這段機遇期可以看做是計算機技術與通信技術發展帶來的時代紅利。
成熟期/衰退期的較多的專利申請仍然集中在體溫監測領域，申請類別明顯減少。
從增長率趨勢看，2019-2020年相關領域的專利申請不會有明顯增加。但考慮到COVID-19疫情給傳染病/發熱病人體溫篩查技術帶來的機遇，2019年末及未來一段時間，與傳染病防治有關的電子體溫測量技術專利申請應當會有一定的增加。
從另一個角度看，高速發展期（1989年-2003年）至今已經經過了較長的時間，存在大量的基礎性過期失效專利，采用這些失效專利的技術方案能夠有效降低專利風險，并可作為研發基礎進行參考。
2.1.2專利技術生命周期曲線
專利技術生命周期曲線上的端點表示某一特定年度相關領域的專利申請量與申請人數量，用于反映該領域的市場熱度：專利申請量與專利申請人數量越多，市場熱度越高。
技術生命周期曲線中已經出現了回旋段，說明電子體溫監測技術經過半個世紀的發展已經較為成熟，行業已經進入成熟期/衰退期，市場格局與游戲規則已經基本穩固。
電子體溫測量專利技術生命周期曲線圖
2.1.3專利公開數量趨勢
得益于2005-2016年機遇期內專利申請數量的增加，電子體溫測量專利公開數量在統計時間段能仍然能夠看到強勁的增長趨勢。
1989-2019電子體溫測量領域?qū)＠_數量及增長率趨勢圖
但是由于自2017年開始相關領域的專利申請數量已經持續下降，預計2020年度公開的專利數量不會繼續2019年的增長趨勢，不會出現明顯的增長。
2.2電子體溫測量專利法律狀態與類型分布
2.2.1 電子體溫測量專利法律狀態分布
電子體溫測量領域的失效專利占比較高，達到了61.7%。其中，由于期限屆滿而失效的專利占比高達10.9%。
電子體溫測量領域?qū)＠蔂顟B(tài)分布圖
較高的失效專利比率說明電子體溫測量行業當前處于成熟期/衰退期，存在較多的現有技術。該結論與通過專利申請趨勢及技術生命周期圖得出來的結論保持一致。
2.2.2 專利類型分布
電子體溫測量領域主要的專利類型為發明專利，占比81.2%。
電子體溫測量領域?qū)＠愋头植紙D
較高的發明專利占比表示該領域材料/方法/電子原理的技術較多，應用場景/結構改良的技術較少，技術創新要求高。
3.技術分析
3.1技術分解
3.1.1技術分解表
（1）二級分解思路
從技術交差程度考慮，由于傳統的紅外體溫測量與其他接觸式體溫測量的測溫原理相差巨大，因此按照“二級分類 紅外體溫測量”與“二級分類 接觸式體溫測量”對“電子體溫測量”技術進行分類。
除此之外，由于電子體溫測量技術中還包含了體溫計的數據存儲、傳輸，人機界面等通用的技術內容，增加了“二級分類 測溫通用功能”。
另外增加了“二級分類 非傳統測量方式”的分類模塊，用于放置包括微波輻射計、光纖溫度傳感等特殊的測溫技術。這些領域的專利數量較少，因此不再繼續向下分解。
（2）三級分解思路
紅外體溫測量與接觸式體溫測量有各自的特點。
針對紅外體溫測量精度較低的特點，專利方案大部分集中在針對紅外體溫測量精度問題的改善上。改善紅外體溫測量精度，主要從兩個方面入手，其一是通過算法、額外的傳感器、環境溫度補償?shù)确桨感拚郎y量結果、消除熱噪聲；另一是針對測量距離、對準位置進行指示或選擇，確保測量位置正確。因此，在紅外體溫測量的二級分類下，分解了“三級分類 熱噪聲消除”、“三級分類 準確測溫位置”，另外增加了特別用于紅外測溫的結構改良分類。
針對接觸式體溫測量速度慢但是測量精確、成本低廉的特點，專利方案中存在較多的方案用于提高接觸式體溫測量速度。同時，接觸式測溫成本低、測溫部位體積小，比較合適用于體溫的持續性監測。因此，在接觸式體溫測量二級分類下，增加了“三級分類 體溫持續性監測”、“三級分類 測溫速度”、“三級分類 測溫精度”，另外增加了特別用于接觸式體溫測量的結構改良分類。
（3）四級分解思路
通過專利解讀提煉具體方案，并形成四級技術分解。
（4）技術分解表
備注：
1)技術分解的主要參考為各自的技術缺陷，比如紅外測量的主要問題是精度問題，而接觸式體溫測量的主要問題是速度問題；
2)“體溫持續性監測”作為三級分類單獨羅列。但該分類不包含“通過熱成像對體溫監測”技術。熱成像技術作為非傳統測量方式單獨羅列；
3)接觸式體溫測量下的“三級分類 結構改良”不包括持續性接觸式體溫監測方案中的結構改良。
電子體溫測量技術分解表
3.2技術路線[3]
? 紅外體溫測量技術路線中的重要時間點
1954年，首個通過接收生物體發出的紅外信號進行體溫測量的紅外體溫計專利被公開；
1963年，安裝有紅外波導的紅外體溫計專利被公開。波導能夠?qū)⒍郎钐幍募t外信號傳輸至溫度傳感器，從而克服了由于溫度傳感器尺寸限制帶來的溫度測量精度問題；
1975年，帶有可更換探頭帽的耳溫槍專利面世，解決了醫用耳溫測試交叉感染的問題；
1998年，首個通過測量額動脈溫度測量體溫的專利被公開，是額溫槍領域最早的專利；
1999年，小體積熱電堆技術被公開，該技術無需使用紅外波導，拉近了熱電堆與鼓膜的距離，進一步提高了耳溫槍的測量精度。
紅外體溫測量技術重要技術時間表
3.3體溫持續性監測技術功效矩陣[4]
技術功效矩陣的兩個維度分別對應了專利采用的技術手段與專利實現的技術效果。通過技術功效矩陣分析，提煉技術熱點與空白點，輔助專利布局或研發決策。
? 技術功效矩陣信息提取
①“監測多項身體參數以進行日常的健康提醒”與“特殊的穿戴/固定結構設計以便于監測嬰幼兒體溫”屬于該領域的熱點方案；
② 用于“動物體溫監測”的專利申請數量明顯高于“老年人體溫監測”，但兩者都遠不及“幼兒體溫監測”火熱；
③ 用于“幼兒體溫監測”的專利申請幾乎全部來自中國，其他國家/地區對該技術效果并不關注。
? 技術布局點提示
①老年人體溫監測技術；
②紅外熱成像技術用于幼兒體溫監測；
③動物體溫監測中的智能程序/算法。
3.4重點專利
3.4.1 單篇被引用最多的專利——US5050612
（1）專利家族信息
（2）專利公開內容概覽
? 專利解決的技術問題
在本發明之前，缺少可靠監測排卵、心肌缺血、葡萄糖升高等身體健康因素的設備。
? 專利采用的技術方案
輕質的裝置，能夠被安裝至人體某些部位。該裝置包括溫度傳感器及控制模塊?？刂颇K通過可控開關間歇性地開關某些電路。溫度傳感器及電源、控制模塊被密封在裝置內部。
（3）保護范圍及風險提示
該專利族中不存在有效的專利。但該專利族作為現有技術，對相關方案的研發具有較大參考價值。
3.4.2布局度最高的專利——CN104684465B
（1）典型專利及其基本信息
（2）專利家族概覽
CN104684465B族專利的法律狀態與地域分布
該擴展專利族共包含了218件專利申請，大部分處于有效狀態。
美國、中國、歐洲是該專利家族重點布局的區域。
（3）典型專利及專利族保護內容
? 專利解決的技術問題
傳統的嬰兒監護儀需要主動照明，光源的遠近造成了監控參數的不精確。光源需要持續供電，降低了嬰兒監護儀的便攜性。
?專利采用的技術方案
通過紅外熱成像裝置檢測嬰兒的口鼻區域中或口鼻區域附近的CO2氣體，基于檢測到的CO2氣體確定嬰兒是否呼吸正常，并在嬰兒呼吸不正常時進行報警。
? 專利族保護內容概覽：
本專利家族主要保護利用熱成像技術的監護系統，保護范圍涵蓋了熱成像監護系統的核心組件、系統構成、應用場景以及紅外熱成像技術有關的算法等。
（4）保護范圍及風險提示
該專利族主要保護熱成像監護系統，有效同族數量眾多，專利布局區域廣泛，同族保護內容豐富。
建議相關方案考慮該專利族帶來的專利風險。
3.4.3 權利要求項數較多的專利——US6631287
（1） 專利及專利族信息
（2） 專利保護內容
? 解決的技術問題
傳統的紅外體溫計由于受到鼓膜位置、環境溫度、耳道內溫度梯度等因素的影響，測量精度較低。
? 采用的技術方案
采用紅外傳感器陣列獲取測溫區域內多位置的溫度信號，處理裝置處理這些溫度信號并通過顯示裝置向用戶顯示溫度分布情況。
還包括了引導裝置，引導用戶調整耳溫槍位置，從而準確對準鼓膜。
（3）保護范圍及風險提示
該專利族僅存在一篇有效專利，該有效專利保護了采用紅外傳感器陣列輔助用戶準確找到鼓膜位置的方案。
該有效專利將于2021-10-10到期。
3.4.4 專利訴訟數量最多的專利——US6292685[5]
（1）專利及專利族信息
（2）專利內容
? 解決的技術問題
傳統的耳溫槍測量方法常常帶來不舒適，同時，針對新生兒的腋下紅外測溫裝置的測量結果又往往不夠精確。
? 采用的技術方案
該紅外電子體溫計掃描額頭的溫度，并讀取掃描數值中的峰值作為測量結果。
（3）保護范圍與風險提示
該專利族是額溫槍領域最早的專利。上述典型專利的權利要求僅包括兩行文字，保護范圍極大。
該專利未在中國進行布局。該專利大部分的同族專利已經處于失效狀態，僅剩的一篇有效同族專利也將于2020-12-08過期。
3.4.5 綜合價值較高的專利——CN10310675B[6]
（1） 典型專利及專利家族信息
（2）典型專利內容
? 解決的技術問題
傳統的單一型號、功能的電子體溫計無法滿足醫療多用途的需要，因為某一種類型的電子體溫計的用戶界面、測量速度、其他特征等無法適應不同的醫療場景。
? 采用的技術方案
該電子體溫計包括控制器、存儲器與型號選擇器，還包括電連接器。通過型號選擇器選擇體溫計型號，再通過電連接器使對應型號的電子部件與控制器連接，實現型號切換功能。
（3） 保護范圍與風險提示
該專利族主要保護醫用的多功能體溫計。
該專利族中的有效專利多，相關方案應當考慮該專利的風險。
4.市場分析
4.1專利區域分布情況
4.1.1電子體溫測量專利世界分布
電子體溫測量專利申請量最多的三個國家分別為中國、美國、日本。中國的專利數量大于第二、第三名的總和，中國的電子體溫檢測市場較大。

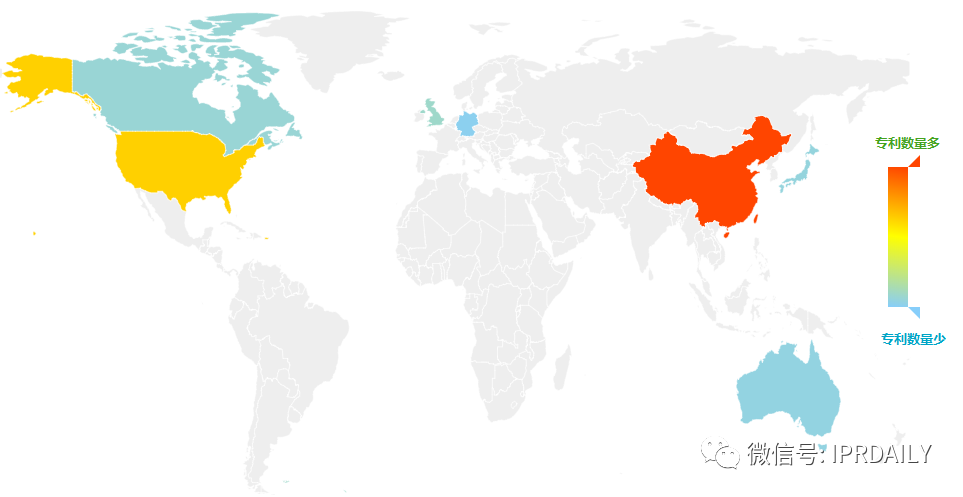

電子體溫測量專利分布熱力圖
從區域申請趨勢來看，2009年，中國相關的專利申請數量首次超過美國、日本，呈爆發式增長，而在2009-2016年期間，美、日相關領域的專利申請數量則保持穩定。
電子體溫測量專利區域申請趨勢
根據區域分布圖&申請趨勢圖表現的結果，雖然中國電子體溫測量市場展現出了強大的吸引力，但經過了2009-2016年數年的快速發展，其市場也出現了飽和情況，專利申請數量出現了明顯的下降。
4.1.2不同區域?qū)＠蔂顟B(tài)對比
中、美的失效專利占比基本一致，而日本的失效專利占比則明顯高于中、美。

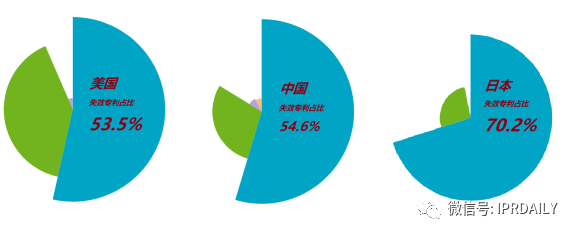

中、美、日失效專利比例對比圖
該數據說明了日本曾經是電子體溫測量技術的主要技術來源國，由于相關領域的技術成熟/衰退，日本的電子體溫測量市場已趨于飽和。
4.1.3電子體溫測量專利中國省份分布
廣東申請人申請的電子體溫測量專利數量明顯高于其他省份。
中國電子體溫測量專利省份分布圖
從省份申請趨勢來看，廣東省相關領域的申請量自2014年開始遠遠超過其他省份。并且從2014年開始后的幾乎每一年，廣東省相關領域申請量排名第一的申請人都是“新面孔”。
值得注意的是，2015年，上海的相關專利申請數量也出現了一個高峰。
中國電子體溫測量專利省份申請趨勢變化圖
通過專利的閱讀分析，發現新進入的申請人對以下體溫測量裝置具有極大的興趣：
①2014-07-03，廣東寶萊特醫用科技股份有限公司申請的CN104042194A的專利公開了“一種可自動開關機的體溫測量裝置”；
②2015-07-01，珠海福尼亞醫療設備有限公司申請的CN105147254B專利保護“一種可自動開關機的電子測溫裝置”；
③2015-08-20，上海溫爾信息科技有限公司申請的CN105078417A專利公開了“一種電子體溫計”；
④2016-12-12，廣州視源電子科技股份有限公司申請CN206979476U專利保護“一種體溫測量設備”；
這些專利的附圖如下：
圖片來源 中關村在線
圖片來源 中關村在線
很明顯，這種可以粘貼在皮膚上，實時傳輸體溫的“蛋蛋體溫計”吸引了眾多廠商的注意。
4.2專利訴訟、無效情況
4.2.1 專利訴訟情況
（1）主要原告
額溫槍專利的專利權人EXERGEN[7]提起的訴訟占整個電子體溫計領域?qū)＠V訟的65%。
電子體溫測量領域的主要原告
值得注意的是，EXERGEN相關專利族的最后一篇有效專利將于2020年12月8日到期。
（2）訴訟時間線
2005-2016年是電子體溫計領域內的專利訴訟高發期。
近3年未發生過電子體溫測量領域相關的專利訴訟。
電子體溫檢測相關專利訴訟時間圖
（3）訴訟專利概念圖
電子體溫測量領域的涉訴專利關鍵詞包含了“環境溫度”、“溫度計”、“溫度測量裝置”、“熱電堆”等。
“熱電堆”與“環境溫度”都與紅外體溫測量技術相關，說明紅外體溫測量技術更容易引起專利糾紛。
電子體溫監測相關專利訴訟概念圖
4.2.2 專利無效情況
▲ 當前能夠查詢到的電子體溫監測領域的中美專利無效情況如下表所示；
▲ 電子體溫測量技術領域的實用新型專利在面對無效請求時“全軍覆沒”；
▲ 相反，電子體溫測量技術有關的發明專利權較為穩定。
5.申請人/專利權人分析
5.1申請人專利數量排名
電子體溫測量領域排名前三的申請人都來自日本。泰爾茂與歐姆龍在相關領域的專利申請量遙遙領先[8]；
電子體溫監測專利申請人排名圖
飛利浦與偉倫也有較多的電子體溫測量相關專利申請，但他們的技術主要用于醫療檢測，另外三家日本公司的電子體溫測量技術更偏向于家用。
5.2申請人年專利申請趨勢
TERUMO在2008-2013年間進行了大量的申請。相比之下，OMRON的專利年申請量相對平穩。
但是，自2016年以來，各申請人的年申請量都有明顯的下降。
電子體溫計領域申請人年申請趨勢圖
圖中的各個高峰對應著該申請人當年的重要專利申請，相關重點專利信息列表如下：
5.3申請人專利布局度
5.3.1 三家日本申請人的其他地區專利申請占比
歐姆龍與西鐵城在日本以外的專利申請數量已經接近50%，該兩家申請人的中、美專利占比明顯高于泰爾茂。
泰爾茂較低的日本地區以外的專利申請說明了其市場重心仍在日本，這也是泰爾茂中國知名度較低的原因之一。
5.3.2 排名前十申請人的專利布局度情況
專利布局度是指該申請人針對單項技術/產品所申請的專利數量的多少，計算方法為：該申請人的專利申請總量/該申請人的INPADOC同族數量。
通過專利布局度分析，能夠看出該申請人通過專利對技術保護的完整性。也能部分反映該申請人的市場分布程度。
專利布局度最高的公司為BRAUN（博朗），其次為COVIDIEN（柯惠醫療）、WELCH（偉倫）。
排名前十的申請人專利布局度對比圖
針對三家公司擁有的同族數量最多的專利，概要如下：
6.發明人分析
6.1電子體溫測量專利發明人排名（按專利數量排名）
排名前十的發明人的專利申請量差距并不大，說明該行業技術分布較為平均，創新不易；
電子體溫測量專利發明人專利數量排名
排名前十的發明人中有兩個中國面孔，一位來自中國上海，另一位來自中國臺灣。
6.2著名發明人與他們的專利（按專利被引次數排名）
7.分析結論
7.1普通消費者視角
▲ 從電子體溫計選購角度看，接觸式體溫測量技術很少提到“精度”問題，而紅外體溫測量技術的大部分專利都是圍繞“精度”展開。因此，如果消費者對體溫測量精度有要求，應當根據體溫計的測量精度，按照“接觸式體溫計 – 耳溫計 – 額溫計”的順序進行選擇；
▲ 泰爾茂的專利數量甚至多于大家耳熟能詳?shù)臍W姆龍，只可惜泰爾茂對中國市場并不關注，日本代購考慮一下；
▲ 如果消費者非常喜歡額溫計的快速、便捷，強烈推薦美國EXERGEN公司的額溫計產品，EXERGEN是額溫計的發明者；
▲ 想要自己的耳溫計、額溫計測出準確的讀數，一定記得對準+保持適當距離；
▲ 家里有寶寶或者老人的家庭，如果需要持續監測寶寶/老人的身體狀態，不妨考慮一下最新的專利申請熱點技術——“貼片式體溫監測儀”。
7.2行業新進入者/觀望者視角
▲ 電子體溫測量技術專利申請數量與增長率雙雙下跌，行業內的發明專利占比較多，失效專利占比大，不存在“超級發明人”……這些都說明了行業處于成熟期/衰退期，市場飽和度較高，創新難度大；
▲ 從專利風險角度，電子體溫測量領域存在大量過期專利，現有技術存量較大。使用現有技術能夠有效降低專利風險；
▲ 電子體溫測量領域的主要申請人來自日本，日本曾經是電子體溫測量領域的主要技術來源國，重要技術、基礎技術都可以從日本專利中尋找答案。
7.3行業從業者視角
▲ 電子體溫測量專利申請仍然存在技術紅利機會，如2009年-2016年間由于通信技術的發展對電子體溫監測技術帶來的機遇。2019年末開始的新冠肺炎疫情可以看作是電子體溫測量領域的一次市場紅利；
▲ 紅外體溫測量技術要比接觸式體溫測量技術存在更多的專利風險，但引發最多訴訟的額溫計專利很快就要到期。
▲ 電子體溫測量相關的實用新型專利在無效過程中“全軍覆沒”，在進行專利申請之前，不妨率先評價一下相關方案的新穎性、創造性；
▲ 體溫持續性監測技術是近幾年來的熱點技術，而中國的申請人很明顯對嬰幼兒體溫持續性監測更感興趣?！鞍偕菩橄取?，老年人體溫監測技術當前仍存在一定空白，值得業內關注。
結語
專利不是枯燥的語言、晦澀的術語和無聊圖片的堆砌。相反，每一件專利都蘊含了發明人的創新與思考，閃爍著智慧的光芒。
專利記載了人類科技發展的結晶，一件件專利構成了人類社會的寶庫。
專利信息的利用價值遠超于專利或知識產權本身——專利信息不僅僅是無形財產的證明，還能夠為我們的日常生活、企業的研發決策、政府的政策制定提供巨大的幫助與指導。
注釋：
[1]百度百科：電子體溫計，https://baike.baidu.com/item/%E7%94%B5%E5%AD%90%E4%BD%93%E6%B8%A9%E8%AE%A1/2852188?fr=aladdin
[2]百度百科：紅外體溫計https://baike.baidu.com/item/%E7%BA%A2%E5%A4%96%E6%B8%A9%E5%BA%A6%E8%AE%A1/11038107?fr=aladdin
[3]本報告選取“紅外體溫測試技術”進行技術路線分析。
[4]請橫屏閱讀：橫坐標為技術手段，縱坐標為技術效果，顏色區分了受理局，數據范圍：2017-2019年申請的專利；
[5]該典型專利共涉及14次專利訴訟
[6]參考智慧芽數據庫中的專利價值排序
[7]EXERGEN的總部位于美國，其公司口號是“CHANGING THE WAY THE WORLD TAKES TEMPERATURE（改變世界測量溫度的方式）”
[8]申請量最多的泰爾茂的公司名稱即來自德文“Thermometer”
來源：IPRdaily中文網（iprdaily.cn）
作者：倪佳奇 南京大學
編輯：IPRdaily王穎 校對：IPRdaily縱橫君
點擊圖片，查看專題詳情！
「關于IPRdaily」
IPRdaily是具有全球影響力的知識產權媒體，致力于連接全球知識產權與科技創新人才。匯聚了來自于中國、美國、歐洲、俄羅斯、以色列、澳大利亞、新加坡、日本、韓國等15個國家和地區的高科技公司及成長型科技企業的管理者及科技研發或知識產權負責人，還有來自政府、律師及代理事務所、研發或服務機構的全球近100萬用戶（國內70余萬+海外近30萬），2019年全年全網頁面瀏覽量已經突破過億次傳播。
（英文官網：iprdaily.com 中文官網：iprdaily.cn）
本文來自IPRdaily中文網（iprdaily.cn）并經IPRdaily.cn中文網編輯。轉載此文章須經權利人同意，并附上出處與作者信息。文章不代表IPRdaily.cn立場，如若轉載，請注明出處：“http://islanderfriend.com/”
共發表文章文章不錯，犒勞下辛苦的作者吧
- 我也說兩句
- 還可以輸入140個字
