氮化鎵充電器黑科技與未來發展預測

#本文僅代表作者觀點，不代表IPRdaily立場，未經作者許可，禁止轉載#

“數據顯示，受益于電信基礎設施5G宏基站建設、國防、快充、汽車電子、消費電子等應用推動，2025年全球GaN快充市場規模有望達600多億元。”

來源：IPRdaily中文網（iprdaily.cn）

作者：朱濤

一、氮化鎵充電器方興未艾

電子產品的屏幕越來越大，充電器的功率和體積也隨之增大，對于大功率的快充充電器而言，使用傳統的功率器件無法改變體積龐大的現狀。與普通半導體的硅材料相比，氮化鎵的帶隙更寬且導熱好，能夠匹配體積更小的變壓器和大功率電感，所以氮化鎵充電器有體積小、效率高、更安全等優勢。

2018年10月25日，安克創新在美國紐約發布了一款劃時代的新品 ——“ANKER PowerPort Atom PD1”GaN充電器，這款充電器正是由于其搭載了高頻高效的GaN（氮化鎵）功率器件而備受業界關注。自2018年以來，充電領域廠商都瞄準了GaN市場大力開發產品。歐珀于2019年首次推出OPPO Reno Ace標配氮化鎵快充充電器，2020年的CES上，更有超60款氮化鎵產品相繼推出。2020年小米發布小米10 Pro，標配65W功率的USB-C充電器，同時小米還發布了旗下第一款采用氮化鎵材料的充電器，官方名稱“小米GaN充電器Type-C 65W”，功率同樣是65W，但更加小巧。2020年4月，華為舉行P40系列國行版線上發布會，帶來了GaN（氮化鎵）雙口超級快充充電器，最大充電功率為65W，能給手機、平板和PC充電。國內氮化鎵充電器領域的重點企業包括倍思、安克創新、綠色聯盟技術（簡稱綠聯）等，而包括小米、華為、努比亞等手機廠商也開始入局氮化鎵充電器市場，氮化鎵充電器市場已經進入百花齊放的時代[1]。

據統計，2020年以來，市面上所推出的氮化鎵充電產品已經達到上百款。特別是最近一年，65w、120w快充接連出現，15分鐘即可充滿一部手機，氮化鎵快充甚至成為各大手機廠商主打的賣點。連蘋果都不得不跟風在2021年推出首款140W的氮化鎵充電器，但是因?yàn)槭蹆r(jià)729元的限制，相比于其他友商如安克創新、小米等并沒有多大優勢。

有數據顯示，受益于電信基礎設施5G宏基站建設、國防、快充、汽車電子、消費電子等應用推動，2025年全球GaN快充市場規模有望達600多億元。

二、氮化鎵充電器的黑科技

“GaN”中文名“氮化鎵”，是一種新型半導體材料，它具有禁帶寬度大、熱導率高、耐高溫、抗輻射、耐酸堿、高強度和高硬度等特性，可應用于新能源汽車、軌道交通、智能電網、半導體照明、新一代移動通信，被譽為第三代半導體材料。隨著技術突破成本得到控制，消費類電子等領域已成為目前氮化鎵應用最多的領域，充電器便是其中一項。

采用了氮化鎵元件的充電器最直觀的感受就是體積小、重量輕，在發熱量、效率轉換上相比普通充電器也有更大的優勢，大大提升了用戶的使用體驗。以小米充電器USB-C 65W為例，其體積比小米筆記本標配的適配器縮小了48％，攜帶更方便，搭配小米10 Pro可提供最高50W充電功率，45分鐘即可充入100％。

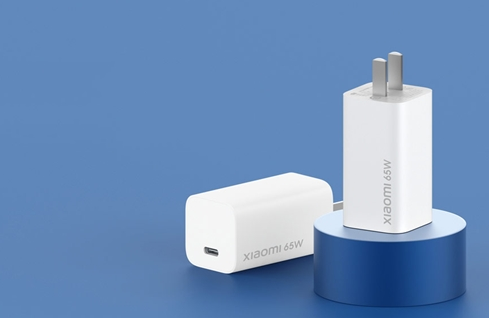

圖1 小米氮化鎵充電器

在INCOPAT數據庫中對氮化鎵充電器相關專利進行檢索，對檢索得到的專利功效進行統計，得到圖2。由圖2可知，當前氮化鎵充電器專利主要圍繞以下功效方向進行改進：快速、安全、便利、高效率、低損耗、小體積、簡化工藝等。

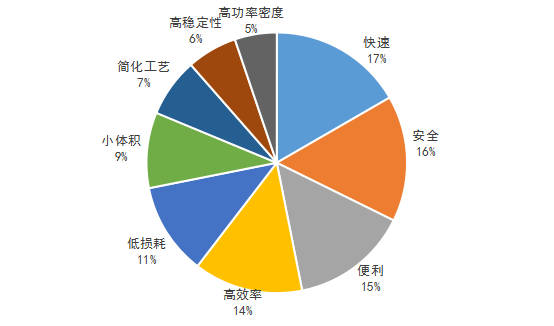

圖2 氮化鎵充電器專利功效統計

我們通過對氮化鎵充電器的領軍企業——安克創新和倍思的最新產品及專利技術進行分析，以揭示氮化鎵快充產品涉及的科技狠活。

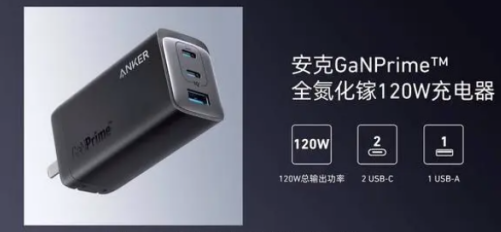

圖3 安克創新GaNPrime全氮化鎵120W充電器

2022年7月26日，安克創新發布了——Anker GaNPrime全氮化鎵多口快充系統。同時，安克創新還聯合5家全球領先的芯片廠商，公布了4項最新的充電技術并發布7款年度旗艦新品[2]。其中，綜合性能最強勁的是Anker GaNPrime全氮化鎵120W充電器。Anker GaNPrime全氮化鎵多口快充系統，以氮化鎵材料技術為全局核心，協同自主研發PowerIQ智能充電技術、AI智能控溫技術2.0和創新堆疊技術，帶來氮化鎵充電產品的全面性能飛躍。

安克創新的技術創新方式包括兩種：一是對充電器整體結構、控制等技術進行自主研發；二是和上游芯片企業聯合從芯片集成方向進行改進。我們從專利角度分析一下安克創新GaNPrime的最新技術：

氮化鎵技術：安克創新聯合英飛凌，研發了HFB（Hybrid flyback）-混合反激架構，HFB 架構通過結合傳統反激拓?fù)浣Y(jié)構，與諧振開關電源的高性能，搭配使用半橋氮化鎵器件，實現了更高集成度與更高效率的電源解決方案。這種 HFB 混合反激架構，集合了反激和 LLC 的優點，是一種新型的非對稱半橋混合型反激拓?fù)洹?/p>

圖 4 安克創新GaNPrime最新技術

堆疊技術：該技術最直觀的好處就是讓充電器的體積減小，但同時還要滿足散熱等其他要求。參見專利CN112491124A（安克創新，2020年，一種關于充電器減小體積和提高效率的電路和方法），該技術通過對輸入電路、輸出電路、儲能電路以及控制電路的合理布局，進一步減小輸入電容的體積以及產品的體積，同時不用犧牲輸入電容的電容量，并保證輸出功率的大小。

智能充電技術：在智能充電控制方面，安克創新提出全時功率分配技術和功率控制技術。全時功率分配技術相關專利號為CN112671055A（安克創新，2020年，一種功率分配方法和充電設備），通過監控每個接入設備的請求，并分配恰當?shù)某潆姽β嗜M足每個接入設備的需求，既支持每一輸出接口的最大功率輸出，也支持多個輸出接口自動分配恰當?shù)某潆姽β实男枨蟆９β士刂萍夹g(shù)參見專利CN108347081B（安克創新，2018年，功率控制電路及其充電裝置），微控制器通過I2C總線采集該快速充電協議芯片獲取的實時充電需求，并根據該實時充電需求計算傳輸給該同步升降壓芯片的控制數據；該同步升降壓芯片根據該控制數據對電源電壓進行升壓或降壓處理，使得輸出給該待充電設備的充電電壓隨著該實時充電需求的變化而連續變化，實現對充電電流、電壓的實時地、精準地控制。

AI智能控溫技術：AI智能控溫技術2.0升級了溫度檢測頻率，每天可以監控300萬次充電器溫度，將安全性提升到了一個新的高度。該技術可以參考專利CN111030214A（安克創新，2019年，充電裝置及其充電電流控制方法）。充電電流控制方法通過采樣控制電路對各第一電能轉換電路輸出的電流進行采樣，當存在不同的第一電能轉換電路所輸出電流的大小相差超過第一閾值時，調整對應的第一電能轉換電路輸出的電壓，從而將不同的第一電能轉換電路所輸出電流的大小的差值調整至不超過第一閾值。通過上述方式，能夠減小不同第一電能轉換電路的產熱差異。

倍思在2022年發布了靈傲系列數字式快充插線板 30W[3]。該快充插線板通過數字技術可以對插線板的工作狀態進行實時監測，當發生過載、過壓、欠壓、過流、短路等故障時，能夠提前預警并及時切斷電源，確保插線板的安全。

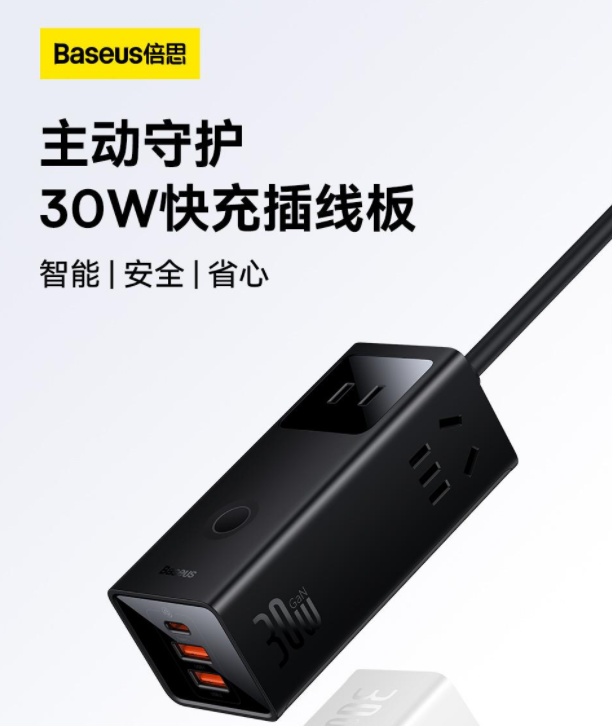

圖5 倍思30W快充插線板

倍思最關注產品的安全性，例如過充保護、過壓保護、過流保護、短路保護等。其專利CN115001102A（倍思，2022年，供電控制電路、供電系統和供電方法）提出供電控制電路，通過過壓保護模塊實現了將多種數值中滿足條件(小于或等于預設值)的輸入供電電壓輸出，無需使用電路結構復雜的升降壓轉換電路，無需結合軟件設備，降低了電路結構的復雜度。專利CN114498870A（倍思，2022年，充電器）提出一種充電器輸出功率控制方法，充電器包括用于接入交流電源的交流電源接入端、輸出第一直流電源的電池模塊、第一充電電源輸出電路、第二充電電源輸出電路以及主控單元。主控單元用于獲取并根據電池模塊的工作溫度和電池電量調節第一和第二充電電源輸出電路的功率檔位，實現了第一充電電源輸出電路和第二充電電源輸出電路的最佳輸出功率。專利CN112436345A（倍思，2020年，一種防觸電插座及其控制方法）通過主控模塊控制主電路隔離模塊，實現智能、安全地控制插座內部電路，解決了現有插座的安全隱患，同時利用弱電對負載進行檢測和識別，極大降低了因人體接觸插座而觸電的風險。

三、氮化鎵充電器未來發展方向

氮化鎵充電器下一步將向哪個方向發展？新能源汽車和汽車電子無疑是氮化鎵的藍海市場。隨著新能源汽車崛起和各類相關技術不斷迭代升級，自動駕駛正使處理器供電需求不斷增大，利用氮化鎵可以將汽車的 OBC（車載充電機）、DC-DC（直流轉換器） 做得更小更輕，從而有空間放入更多的鋰電池，提升整車?yán)m(xù)航里程。

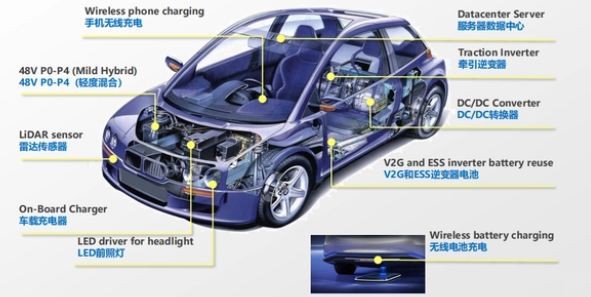

圖6 氮化鎵汽車應用[4]

據預測，在電動汽車中，可以應用于氮化鎵零部件的潛在市場機會將超過250美元。到2025年，電動汽車中氮化鎵功率芯片的市場機會總值預計每年將超過25億美元[5]。

2019年，豐田先進電力電子研究部對外展示了全氮化鎵汽車“All GaN for Future”概念，甚至在車載逆變器中也采用了GaN器件。日本豐田汽車集團已經聯手日本名古屋大學合作開發了全球第一款“全氮化鎵汽車”，并與德國寶馬集團開展深度合作，拓展該款汽車的投產空間與性能優化。這表明了全氮化鎵汽車從實驗到投產的腳步近了[6]。

芯片企業率先開展在電動汽車領域的氮化鎵充電技術研發。例如GaN Systems 2021年宣布與德國寶馬集團已就確保氮化鎵(GaN)晶體管產能達成協議，其產量預期能確保該車廠的供應鏈穩定，這一合作體現了車企對氮化鎵的重視[7]。意法半導體宣布推出氮化鎵功率半導體PowerGaN系列，應用包括消費類電子產品的內置電源，在功率更高的應用中，意法半導體的PowerGaN器件也適用于電信電源、工業驅動電機、太陽能逆變器、電動汽車及其充電設施。納微半導體宣布開設新的電動汽車 (EV) 設計中心，進一步擴展到更高功率的氮化鎵市場，納微半導體為電動汽車應用量身定制的高功率 650V GaN IC已于2021年12月向EV客戶提供樣品。英諾賽科也著手在電動汽車領域的氮化鎵充電系統布局，提出全氮化鎵車OBC解決方案，英諾賽科的核心優勢包括，能量雙向流動、效率高于Si /SiC MOSFET方案以及成本低于SiC MOSFET方案。

與此同時，充電器企業也在跟進車載充電系統的布局。華為提出CN115027297A（華為，2022年，車載充電機、車載動力系統及電動車輛），車載充電機可兼容對動力電池供電的功能和對交流負載供電的功能，結構布局更加簡單且集成度高，供電靈活性強、適用性強。華為在另一項專利CN114070074B（華為，2020年，雙管反激轉換電路、電源模塊、電動汽車及控制方法）中提出一種雙管反激轉換電路，通過增設輔助電路，有利于原邊繞組兩端的開關管實現軟開關，進而有利于降低雙管反激轉換器的損耗，提高雙管反激轉換器的轉換效率。綠聯提出CN217469524U（綠聯，2022年，充電電路及儲能電源）將適配器電路內置于儲能電源的內部，可以省去DC-DC降壓充電管理模塊電路從而能夠進一步地減小電路的體積和成本。倍思推出了單口最高功率100W、總功率達160W的QC5認證車載充電器，可以滿足筆記本電腦、平板電腦以及手機在車上充電的需求。

四、結束語

從手機、筆記本充電器到戶外移動電源、數據中心儲能、車載充電/電能轉換設備，氮化鎵充電器具有非常高的市場規模和技術上升空間，代表了新一代充電技術發展方向?？梢灶A(yù)見，面對這一巨大的市場，相關芯片企業、充電器企業、汽車電子企業之間的競爭也會越來越激烈。未來氮化鎵充電領域，產品競爭將重點圍繞低損耗、高穩定性、高功率密度、低成本展開。當前無論從產品銷量和技術上，中國企業都具備了和國際同行競爭的實力，期待中國企業能一直走在最前沿。
